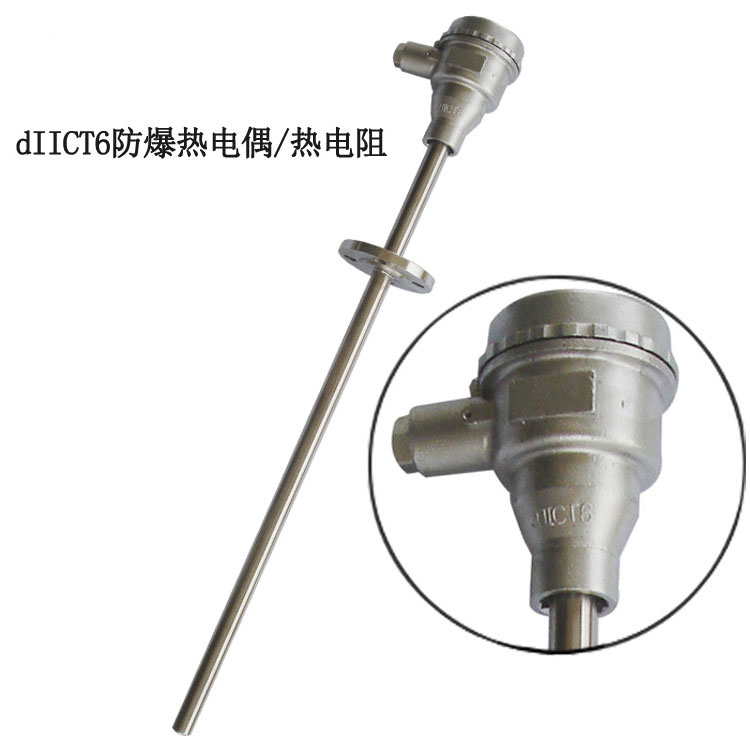

dIICT6防爆熱電偶

簡要描述：　工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變為電信號，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。

產品型號：WRN-240
廠商性質：
更新時間：2024-01-29
訪問次數：1716

產品咨詢聯系我們

產品分類

詳細介紹

產品簡介
工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變為電信號，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。

在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不**，易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。

隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件GB/T16839-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準
目前本廠生產的工業用隔爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。
本安型熱電偶必須使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06，同時使用關聯設備**柵，關聯設備選用按下列原則，熱電偶（必須昌絕緣式）配低內阻二次儀表時，選用
主要技術指標
量程規格

型號	分度號	測量范圍	精度等級	允許偏差Δt ℃
WRN、WRNK WRN2、WRNK2	K	0～800℃	I	±1.5℃或±0.004%∣t∣
			Ⅱ	±2.5℃或±0.75%∣t∣
WRE、WREK WRE2、WREK2	E	0～600℃	I	±1.5℃或±0.004%∣t∣
			Ⅱ	±2.5℃或±0.75%∣t∣

注：”t“為感溫元件實測溫度，
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。
公稱壓力
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱電偶絕緣電阻：
常溫絕緣電阻的試驗電壓為：直流500±50V。測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。
對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m
對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ
鎧裝式熱電偶（絕緣式）的絕緣電阻：
在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。（※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安級組：iaⅡBT4或iaⅡCT4（多對式）
iaⅡBT6或iaⅡCT6（多對式）
外殼防護等級IP65
原理結構
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
由于產品采用上述防爆特殊結構，使產品符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。
防爆標志、類別、級別、和溫度組別
隔爆型、本安型熱電偶的防爆標志表示方法

電氣設備的類別、級別的溫度組別說明：
電氣設備分二類：I類-煤礦井下用電氣設備：
II類-工廠用電氣設備
防爆等級
隔爆型、本安型熱電偶的防爆等適用于爆炸性氣體混合物*大**間隙或*小點燃電流比分為A、B、C、三級。
溫度組別
隔爆型、本安型熱電偶的溫度組別按其外露部分*高表面溫度分為T1～T6六組。

溫度組別	允許*高表面溫度℃
T1 T2 T3 T4 T5 T6	450 300 200 135 100 85

型號表示
隔爆型、本安型熱電偶

W	R	規格					內容
		E					鎳鉻-銅鎳（康銅）
		N					鎳鉻-鎳硅（鎳鉻-鎳鋁）
		測溫元件材料	-	2			固定螺紋
				4			固定法蘭
				6			固定螺紋錐形保護管
				安裝固定形式	4		隔爆型、本安型
					接線盒形式	設計序號	改形序號
W	R	□	-	□	□	0	A

隔爆型、本安型鎧熱電偶

W	R	規格						內容
		E						鎳鉻-銅鎳（康銅）
		N						鎳鉻-鎳硅（鎳鉻-鎳鋁）
		測溫元件材料	鎧裝形	2				固定螺紋
				4				固定法蘭
				-	安裝固定形式	4		隔爆型、本安型
						接線盒形式	設計序號
W	R	□	K	-	□	□	0

隔爆型、本安型（多點式）熱電偶

W	R	規格								內容
		N								鎳鉻-鎳硅
		E								鎳鉻-銅鎳
		測溫元件材料	鎧裝	-	8					固定內螺紋
					安裝固定形式	4				隔爆型
						接線盒形式	1			絕緣式
							2			接殼式
							熱端形式	3		3對
								4		4對
								5		5對
								6		6對
								7		7對
								8		8對
								9		9對
								鎧裝元件數	d	隔爆
									i	本安
									防爆形式
W	R	□	K	-	□	□	□	□	□

隔爆型本安型熱電偶接線盒結構示意圖

隔爆型本安型多對式熱電偶接線盒結構示意圖

隔爆型、本安型熱電偶的種類和規格

<td width="92" style="font-variant-numeric: normal; font-variant-east-asian: normal; font-stretch: normal; l

<td width="92" style="font-variant-numeric: normal; font-variant-east-asian: normal; font-stretch: normal; line-height: 1.5; border-wi

產品咨詢

留言框

產品：
您的單位：
您的姓名：
聯系電話：
常用郵箱：
省份：
詳細地址：
補充說明：
驗證碼：

業務咨詢：15268284333（微信同號）

電話咨詢：0572-6870111

QQ咨詢：2799350160

地址：浙江湖州長興國家經濟開發區陸匯路7號

在線咨詢
電話

15268284333
0572-6870111
微信掃一掃
返回頂部

						150 200 250		30	錐形保護管固定螺紋M33×2
類型	型號	分度號	測量范圍℃	保護管材料	規格		熱響應時間 r0.5s	公稱壓力MPa	結構特征	防爆等級
類型	型號	分度號	測量范圍℃	保護管材料	總長Lmm	置深Imm	熱響應時間 r0.5s	公稱壓力MPa	結構特征	防爆等級
鎳鉻-鎳硅熱電偶	WRN-240A WRN2-240A	K	0～800	或		150 200 250 300 400 500 750 1000 1500 2000	≤90	10	隔爆接線盒固定螺紋M27×2	dⅡBT4 dⅡBT6或 dⅡCT4 dⅡCT6
鎳鉻-銅硅熱電偶	WRE-240A WRE2-240A	E	0～600	或		150 200 250 300 400 500 750 1000 1500 2000		10	隔爆接線盒固定螺紋M27×2
鎳鉻-鎳硅熱電偶	WRN-640A WRN2-640A	K	0～600			150 200 250		30	錐形保護管固定螺紋M33×2
